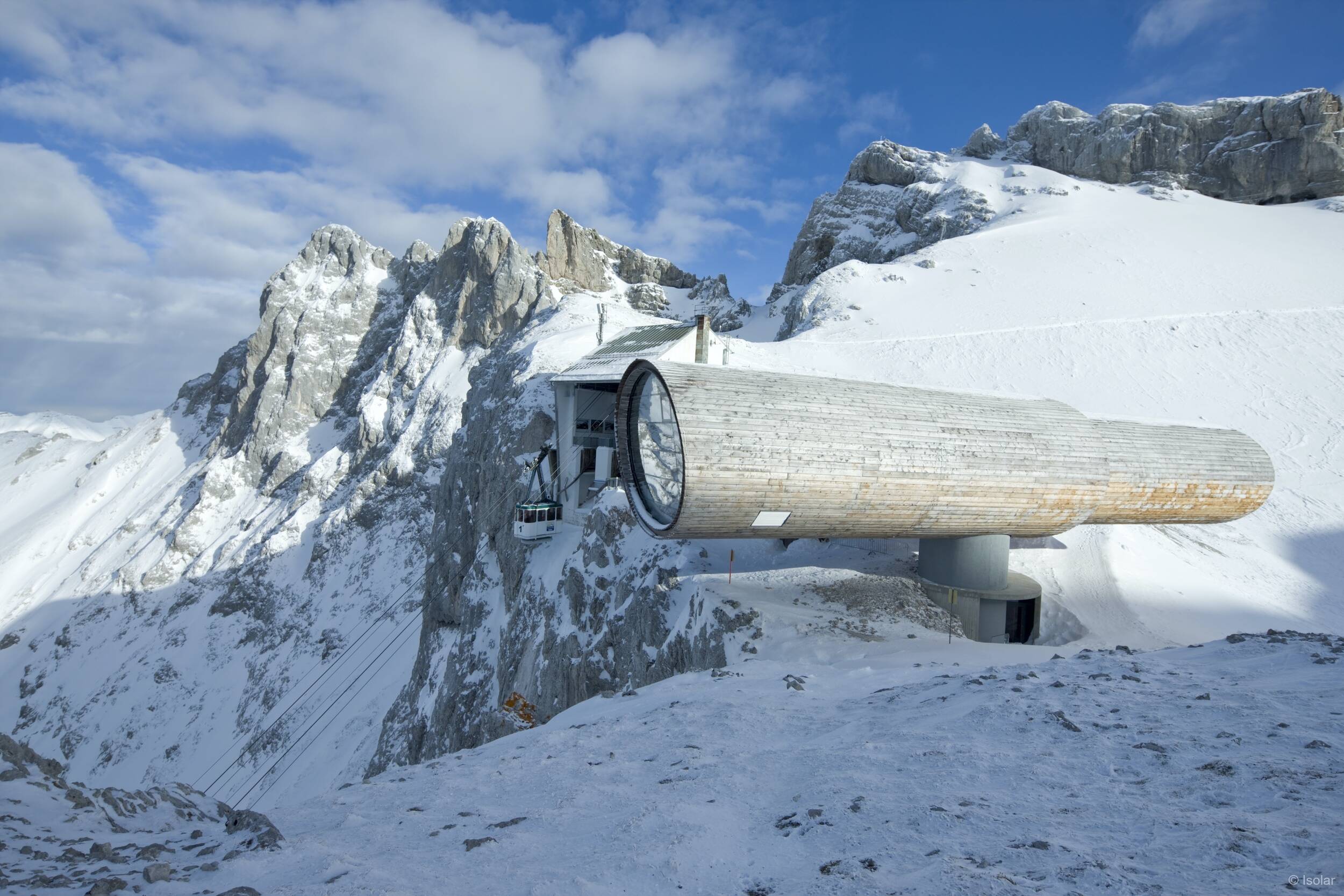

ISOLAR ORNILUX Bergstation Karwendel Mittenwald Germany Copyright Arnold Glas 2

ORNILUX

Optimale Vogelschutzlösungen

ORNILUX® Vogelschutzglas

Verbinden Sie komplexe Fenster- und Fassadenkonzepte mit optimalem Vogelschutz

Experten schätzen, dass jedes Jahr in Deutschland rund 115 Millionen Vögel sterben, weil sie nicht in der Lage sind, Glasscheiben als solche zu erkennen und gegen Fassaden von Gebäuden fliegen. Seit 2017 gibt es daher rechtliche Anforderungen an die Bauleitplanung von Städten und Gemeinden. Diese verpflichten dazu, Vogelschlag an Gebäuden zu prüfen sowie das Risiko für diesen zu reduzieren.

Mit der ORNILUX® Produktfamilie bieten wir verschiedene zertifizierte Lösungen, die sowohl transparente als auch klar sichtbare architektonische Raum- und Fassadenkonzepte ermöglichen und nachweislich den Vogelschlag reduzieren.

Wir beraten Sie gerne bei der Ausgestaltung Ihrer optimalen Fassadenlösung.

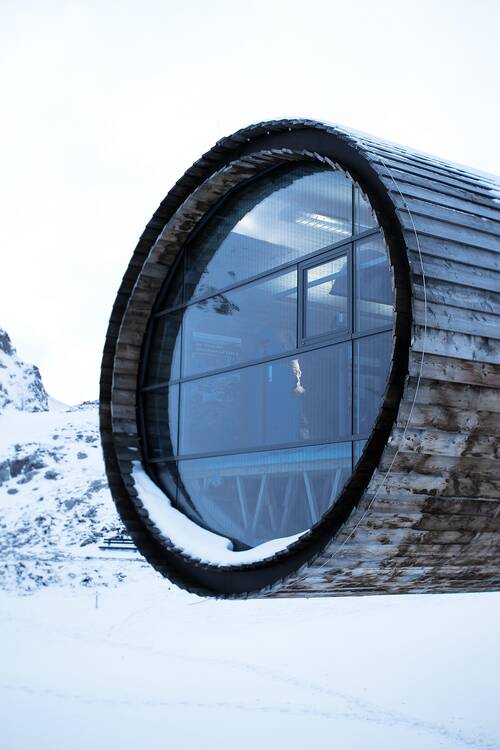

Vogelschutz vs. Aufkleber – warum Silhouetten nicht ausreichen

Unsere ORNILUX®-Varianten:

Um Vögeln den optimalen Schutz zu bieten und trotzdem flexibel gestalten zu können, gibt es ORNILUX® Lösungsansätze mit geprüften Glasaufbauten:

Markierungen in elegantem Design

  • ORNILUX® design lines und dots oHT

Transparenter Vogelschutz

  • ORNILUX® mikado oHT – Transparenter Vogelschutz in der Isolierglaseinheit

ORNILUX® mikado oHT (Beschichtung ist optional vorspannbar)

Funktion & Eigenschaften

Damit eine Glasfassade vogelfreundlich ist, der Schutz für das menschliche Auge aber praktisch unsichtbar bleiben kann, wurden die ORNILUX® mikado Beschichtungen entwickelt. Die Inspiration für die strukturierte Beschichtung kam aus der Natur – die filigrane, spinnennetzähnliche Optik ist kaum wahrnehmbar und doch effektiv.
ORNILUX® mikado Gläser können in allen Fenstern und Fassaden wie konventionelles Isolier- oder Verbundsicherheitsgläser eingesetzt werden. Die Kombination mit weiteren Funktionen wie beispielsweise Sonnenschutz oder Wärmedämmung im Isolierglas ist problemlos möglich. Vor allem in den USA, wo vogelfreundliche Fassadengestaltung schon seit längerer Zeit in immer mehr Staaten gesetzlich kodifiziert ist, hat ORNILUX® mikado vielfach seine hohe Schutzwirkung unter Beweis gestellt.

Die Beschichtung ORNILUX® mikado ist für das menschliche Auge kaum sichtbar. Für Vögel allerdings schon. Da sie mit vier Zapfen in den Augen ausgestattet sind, können sie neben zahlreichen Farben auch UV-Strahlung wahrnehmen – und so-mit auch die Beschichtung ORNILUX®. Inspiriert von der Natur wird mittels bionischer Technik eine Art Netzstruktur auf das Glas aufgebracht. Diese Struktur gleicht einem Spinnennetz und reflektiert das Licht.

Anwendungsgebiet

Fassade, Fenster, Dachverglasung, Brüstungsglas, Windschutz, Trennwand, Balkonverglasung, Wintergartenverglasung, Schallschutzwand, Schallschutzverglasung, Tiergehegeverglasung, Hochwasserschutzwand

Glasarten

Floatglas, Einscheibensicherheitsglas, Verbundsicherheitsglas, Mehrscheiben-Isolierglas (Zweifachverglasung, Dreifachverglasung), teilvorgespanntes Glas

Zertifizierungen/Prüfsiegel

ORNILUX® mikado Gläser wurden als Verbundsicherheitsglas und Isolierglas in Kombination mit verschiedenen Wärmedämm- und Sonnenschutzschichten in verschiedenen Flugtunnelanlagen getestet. Alle genannten Glastypen wurden im Test von einem signifikanten Anteil der Vögel gemieden. Darüber hinaus erfüllen die meisten ORNILUX® mikado Glastypen auch die Kriterien für vogelfreundliche Verglasungen der American Bird Conservancy (Zuordnung in die „Effective“-Kategorie).

ORNILUX® design oHT (Beschichtung ist optional vorspannbar)

Funktion & Eigenschaften

Bei ORNILUX® design handelt es sich um sichtbare Markierungen auf der Scheibe. Hierbei wird erstmals ein neues Beschichtungsverfahren angewandt, welches das bisher eingesetzte Siebdruck-Verfahren ergänzt. Durch die sichtbaren Markierungen nehmen Vögel das Glas als Hindernis wahr. ORNILUX® design ist in den Varianten dots und lines erhältlich.

Dieses Vogelschutzglas kommt immer dann zum Einsatz, wenn elegantes Design als Gestaltungselement auch gleichzeitig die Vogelschutzfunktion erfüllen soll. ORNILUX® design Markierungen erzeugen maximalen Kontrast sowohl in Reflexion als auch in Transmission. So ermöglicht die neue Beschichtung erstmals, hoch-effektiven Vogelschutz (auch) auf Ebene 1 mit einem attraktiven und exklusiven Design zu verbinden.

Die neue Generation dots ist dank eines nahtlosen Designverlaufs in Sachen Wirtschaftlichkeit und einfachem Handling das Highlight unserer Vogelschutzglas-Familie. Sie gehen kein Risiko von Positionierungenauigkeiten bei der Fertigung ein, welche bei orthogonal beziehungsweise linear angeordneten Mustern eine große Herausforderung bei der Verarbeitung darstellen. Erfahren Sie hier mehr.

Die hohe Wirksamkeit der beiden Markierungen dots und lines ist durch Tests im Flugtunnel Hohenau-Ringelsdorf/Österreich bestätigt. ORNILUX® design kann als Floatglas, ESG oder VSG verwendet werden. Das Vorspannen der Gläser ist prinzipiell nicht notwendig – wenn erwünscht, kann es aber als Einscheiben-Sicherheitsglas ausgeführt werden.

Mögliche Anwendungsgebiete

Fassade, Fenster, Dachverglasung, Brüstungsglas, Windschutz, Trennwand, Balkonverglasung, Wintergartenverglasung, Schallschutzwand, Schallschutzverglasung, Tiergehegeverglasung, Hochwasserschutzwand

Glasarten

Floatglas, Einscheibensicherheitsglas, Verbundsicherheitsglas, Mehrscheiben-Isolierglas (Zweifachverglasung, Dreifachverglasung), teilvorgespanntes Glas

Downloads

Vogelschutzglas | Broschüre pdf | 5,7 MB Vogelschutzglas | Technische Daten pdf | 546 KB

FAQ

Kann ORNILUX® mikado in D-A-CH eingesetzt werden?

ORNILUX® mikado ist in Nordamerika bei der „American Bird Conservancy“ (ABC) als vogelfreundliches Glas getestet und in verschiedenen IG-Kombinationen mit den arcon sunbelt Sonnenschutzgläsern und arcon N34 Wärmedämmglas zertifiziert. In Nordamerika gilt für einen „Threat Factor“ ≤ 25 die höchste Wirksamkeit. Mikado hat für Europa keine entsprechende Zertifizierung.

Gibt es für den D-A-CH Markt Vogelschutzgläser im Bereich „hochwirksam“?

In Europa kommen in erster Linie die Typen der ORNILUX® design Reihe („dots“ und „lines“) zum Einsatz, da diese auch in Europa erfolgreich getestet wurden. Dabei liegen die „lines“ mit 8% Anflugrate in der Kategorie A „hochwirksam“ (≤10%), die „dots“ mit 12% knapp darüber in Kategorie B. Wobei der testende Ornithologe (Rössler), der auch die Klassifizierung vorgeschlagen hat, das knappe Ergebnis für die „dots“ durch die anzunehmende Streuung so einordnet, daß es den hochwirksamen Markierungen zugeordnet werden könne (≤12% Anflugrate: empfehlenswerte Produkte).

Kann die geprüfte Wirksamkeit auf andere Glaskombinationen und Isoliergläser angewendet werden?

Zur Zeit liegen Prüfergebnisse von Mono-Scheiben vor, wie es seit Jahren, gerade am Beginn der Prüfungen im Flugtunnel, üblich war. Bisher wurden speziell die unterschiedlichen Markierungen auf Effektivität geprüft. Mittlerweile werden auch zusätzliche Parameter wie Transparenz und Reflexion einbezogen. Auch arcon ist dabei, verschiedenen Szenarien zu betrachten und auch im Flugtunnel prüfen zu lassen. Da es jedoch nur diese eine Prüfeinrichtung in Europa gibt und die Kapazitäten sehr gering sind, lässt sich eine schnelle signifikante Vergrößerung der Anzahl in Hohenau geprüfter „hochwirksamer“ Verglasungen unter Berücksichtigung der verschiedenen Reflexionsszenarien kaum realisieren. arcon empfiehlt in der Beratung die Begrenzung des Gesamt-Reflexionsgrades einer betreffenden Verglasung auf ≤ 15%. Das ist ein typischer Wert für ein niedrig reflektierendes Isolierglas mit farbneutraler Wärmedämm- oder Sonnenschutzbeschichtung – niedriger als bei einem Isolierglas ohne Beschichtung.

Kann ORNILUX® weiterverarbeitet werden?

Alle ORNILUX® Typen können in die gängigen Flachglasqualitäten transformiert werden: Isolierglas, ESG, TVG, VSG, Biegen.

Ist ORNILUX® nur als Verbundglas verfügbar?

Nein. Alle ORNILUX® Typen können als Floatglas, vorgespanntes Floatglas oder Verbundglas verwendet werden. Beim Verbundglas sind alle Folienstärken möglich. Damit kollidiert ORNILUX® nicht mit Vorgaben an Brandlasten, wie es beim Einsatz von Verbundgläsern mit Folienstärken > 0,76 mm vorkommen kann (MVVTB_Anhang 18_Juli 2022 – „Verwendung normalentflammbarer Verglasungen in Außenwänden“).

Muss ORNILUX® vorgespannt oder zu Verbundglas laminiert werden?

Nein. Die Gläser können als normales Floatglas verwendet werden. Das kann, im Gegensatz zu keramisch bedruckten Lösungen, viel Energie durch die Vermeidung des energieintensiven Vorspannprozesses einsparen. Die besonderen Eigenschaften erlauben jedoch ein nachträgliches Vorspannen. Alle ORNILUX® Gläser werden wie übliche moderne Wärme- und Sonnenschutzgläser in Standard-Bandmass-Abmessungen hergestellt und an die Kunden ausgeliefert.

Wo in der Verglasung liegen die Markierungen bei ORNILUX® design?

Die Lage von ORNILUX® design ist immer auf der Außenseite der jeweiligen Verglasung. In dieser Konfiguration sind die beiden Typen „ORNILUX® design dots“ und „ORNILUX® design lines“ im Flugtunnel geprüft worden. Das ermöglicht auch die einfache Kombination mit anderen Funktionsgläsern.

Können die ORNILUX® Gläser problemlos recyceld werden?

Da die Vogelschutzmarkierungen von ORNILUX® mikado und ORNILKUX® design auf der Vakuum-Beschichtungstechnologie beruhen, können diese Gläser, genau wie moderne wärme- und sonnenschutzbeschichtete Gläser, sowohl als sogenanntes Pre- als auch auch als Post-Consumer-Cullet dem Closed Loop, d.h. direkt der Flachglasherstellung wieder zugeführt werden. Keramisch bedruckte Gläser, sowie VSG mit einlaminierten dekorativen Elementen (z. B. Pailletten aus Kunststoff, Metall oder anderen Materialien) stellen eine besondere Herausforderung beim Recycling dar. Einlaminierte Elemente erschweren oder verhindern den Recyclingprozess zum Teil erheblich:

  • Die Trennung von Glas, Folie und einlaminierten Elementen ist kaum maschinell lösbar
  • Die Fremdstoffe verunreinigen das Rezyklat.
  • Sortieranlagen lehnen solche Materialien meist ab.

Solche Gläser können in der Regel nicht als normales Glas recycelt werden und sind nicht „Closed-Loop geeignet“. Sie müssen als Baustellenmischabfall oder als Sonderabfall je nach Region entsorgt werden.

Muss bei der Verarbeitung von ORNILUX® die Anordnung der Markierungen beachtet werden?

Bei den Typen ORNILUX® mikado und ORNILUX® design dots sind die Markierungen unregelmäßig über die Fläche angeordnet. Deshalb sind bei Zuschnitt und Einbau der Gläser keine besonderen Vorkehrungen zu treffen. Es kann wie unmarkiertes Glas gehandhabt werden. Das vermeidet Verluste durch spezielle Optimierungen und optische Unregelmäßigkeiten durch möglichen Versatz (wie bei regelmäßigen Rasterungen) bei der visuellen Betrachtung im Fenster oder in der Fassade.

Sind die Markierungen von ORNILUX® für den Menschen auffällig?

Die Markierungen von ORNILUX® mikado sind für den Menschen nahezu unsichtbar. Bei ORNILUX® design handelt es sich um Gläser mit für das menschliche Auge wahrnehmbaren, reflektierenden Markierungen. Dabei handelt es sich bei ORNILUX® design lines um dünne vertikale Linien mit einer Stärke von 5 mm und einem Abstand von 95 mm. ORNILUX® design dots ist durch unregelmäßig angeordnete Punkte mit einem Durchmesser 9 mm, einem mittleren Abstand von 90 mm und einer Resttransparenz gekennzeichnet. Dieses Design wirkt ehr unauffällig und wird vom Betrachter beim Blick nach draußen als wenig störend empfunden.

Ist die Orientierung von „ORNILUX® design“ zur Umgebung ein Problem hinsichtlich Langlebigkeit?

Die Markierungen basieren auf der Vakuum-Beschichtungstechnologie und sind bereits fest mit dem Basisglas verbunden. Sie sind durch die Verwendung äußerst robuster Materialien extrem kratzfest und chemisch gegen äußere Einflüsse beständig. Nach EN 1096 sind die Markierungen als Beschichtung für den Einsatz an Oberflächen im Außenbereich getestet und geeignet.

Verändern sich die mechanischen Glaseigenschaften durch ORNILUX® Markierungen?

Anders als bei keramischer Bedruckung (Digital- und Siebdruck) haben ORNILUX® Markierungen keinen Einfluss auf die Oberflächeneigenschaften und damit Festigkeit der Gläser. Es gelten die normativen Festigkeiten von Floatglas, ESG oder TVG.

Mit welchen Kosten muss gerechnet werden?

Für die Budgetierung im Verlauf der Planungsphasen kontaktieren Sie bitte Ihren Ansprechpartner bei arcon. Wir geben Ihnen gern eine entsprechende Indikation für Ihr Projekt.
